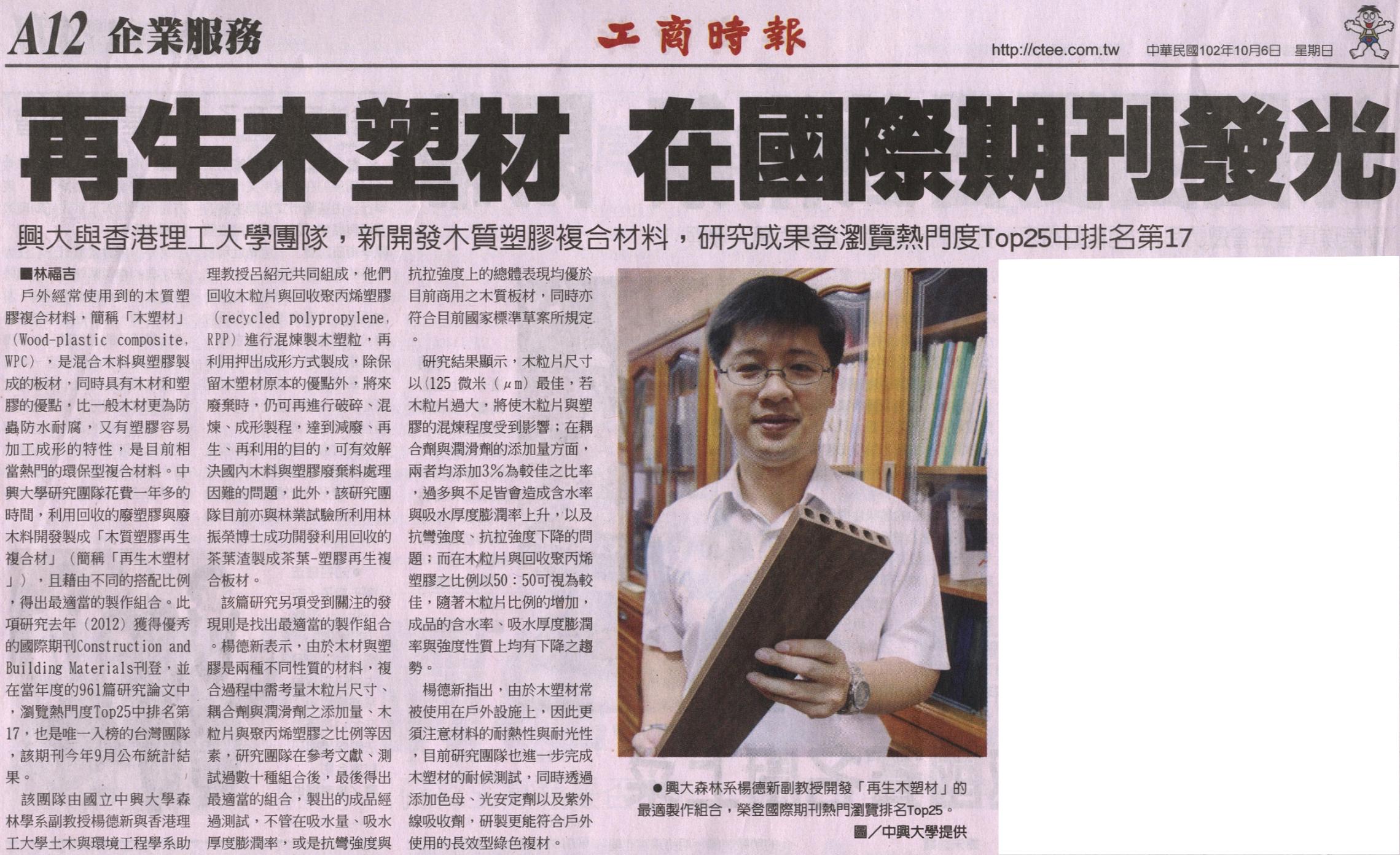

【媒體報導】再生木塑材 在國際期刊發光 興大與香港理工大學團隊，新開發木質塑膠複合材料，研究成果登瀏覽熱門度Top25中排名第17

稿源：2013-10-06/工商時報/A12/林福吉

戶外經常使用到的木質塑膠複合材料，簡稱「木塑材」（Wood-pl astic composite, WPC），是混合木料與塑膠製成的板材，同時具有 木材和塑膠的優點，比一般木材更為防蟲防水耐腐，又有塑膠容易加 工成形的特性，是目前相當熱門的環保型複合材料。中興大學研究團 隊花費一年多的時間，利用回收的廢塑膠與廢木料開發製成「木質塑 膠再生複合材」（簡稱「再生木塑材」），且藉由不同的搭配比例， 得出最適當的製作組合。此項研究去年（2012）獲得優秀的國際期刊 Construction and Building Materials刊登，並在當年度的961篇研 究論文中，瀏覽熱門度Top25中排名第 17，也是唯一入榜的台灣團隊 ，該期刊今年9月公布統計結果。

該團隊由國立中興大學森林學系副教授楊德新與香港理工大學土木 與環境工程學系助理教授呂紹元共同組成，他們回收木粒片與回收聚 丙烯塑膠（recycled polypropylene, RPP）進行混煉製木塑粒，再 利用押出成形方式製成，除保留木塑材原本的優點外，將來廢棄時， 仍可再進行破碎、混煉、成形製程，達到減廢、再生、再利用的目的 ，可有效解決國內木料與塑膠廢棄料處理因難的問題，此外，該研究 團隊目前亦與林業試驗所利用林振榮博士成功開發利用回收的茶葉渣 製成茶葉-塑膠再生複合板材。

該篇研究另項受到關注的發現則是找出最適當的製作組合。楊德新 表示，由於木材與塑膠是兩種不同性質的材料，複合過程中需考量木 粒片尺寸、耦合劑與潤滑劑之添加量、木粒片與聚丙烯塑膠之比例等 因素，研究團隊在參考文獻、測試過數十種組合後，最後得出最適當 的組合，製出的成品經過測試，不管在吸水量、吸水厚度膨潤率，或 是抗彎強度與抗拉強度上的總體表現均優於目前商用之木質板材，同 時亦符合目前國家標準草案所規定。

研究結果顯示，木粒片尺寸以 ＜ 125微米（μm）最佳，若木粒片 過大，將使木粒片與塑膠的混煉程度受到影響；在耦合劑與潤滑劑的 添加量方面，兩者均添加3％為較佳之比率，過多與不足皆會造成含 水率與吸水厚度膨潤率上升，以及抗彎強度、抗拉強度下降的問題； 而在木粒片與回收聚丙烯塑膠之比例以50：50可視為較佳，隨著木粒 片比例的增加，成品的含水率、吸水厚度膨潤率與強度性質上均有下 降之趨勢。

楊德新指出，由於木塑材常被使用在戶外設施上，因此更須注意材 料的耐熱性與耐光性，目前研究團隊也進一步完成木塑材的耐候測試 ，同時透過添加色母、光安定劑以及紫外線吸收劑，研製更能符合戶 外使用的長效型綠色複材。
